학습동영상 : https://www.youtube.com/watch?v=sH3RmfT8Zhk&list=PLcm5Ailfq1cbVewYgTWnJNY-T9pMy60YZ&index=13
1. 뚜껑, 컵 스케치
2. 뚜껑 돌출
컵 돌출(스케치에서 선택하고)
3. 뚜껑 수정
1) 우클릭 create sketch - 원 - 수직수평 구속 - 뚜껑 가운데 클릭 - 스케치원 가운데 클릭 - 거리 5

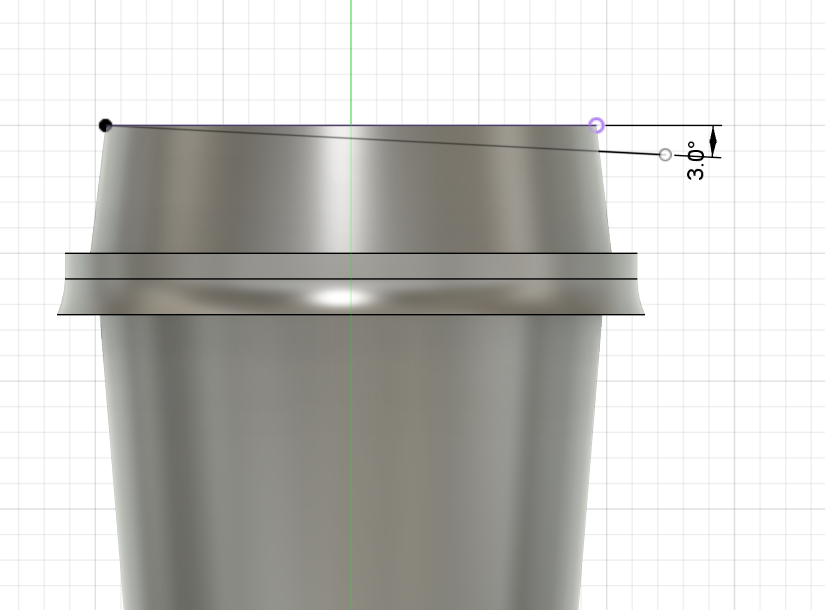

2) 프로젝트 - 윗변 클릭 - 선을 하나 긋고 - 선의 변과 윗변 클릭하면 각도 쓸 수 있음
3) solid - modify - splite body
body 나눠짐 - body3 우클릭 remove
4) xz - 우클릭 - create sketch - slot - finish sketch
slot 가운데 point 찍고 컵 가로 중앙에 찍고 - 수직수평 구속 클릭

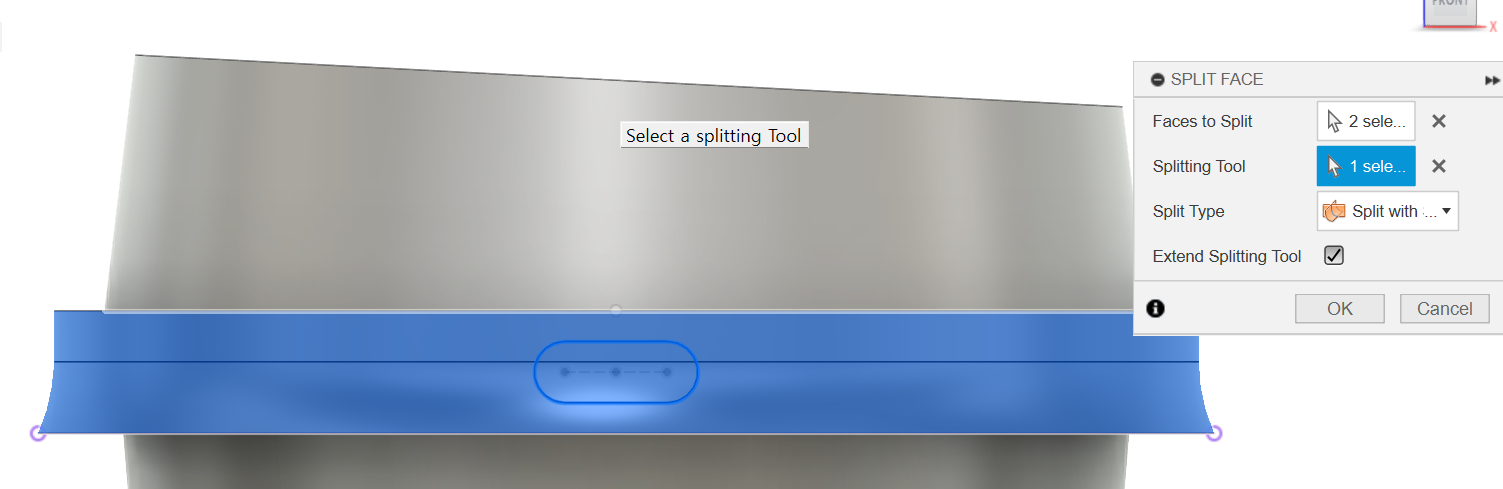

5) split face
splite face 하면 반대쪽도 split 되므로 그쪽 face 는 remove
press pull 로 구멍 뚫기
구멍 모서리 fillet

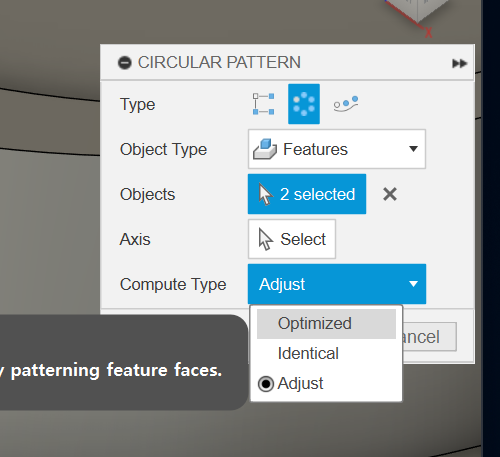

6) circulater pattern
features - objects 타임라인에서 slite face와 fillet 두개 클릭 - optimized - axis는 컵 면
fillet 2mm - fillet 1mm
4.뚜껑 shell
1) 컵 body 숨기기 - 뚜껑 바닥면 클릭
2) 빨대구멍
윗면 클릭 - create sketch - 방향 이렇게
3)컵 바닥 sketch - 바닥모서리 선 클릭 - offset
4) 안쪽 면 뒤로 돌출
5. 종이컵 shell
1) 윗면 클릭
2) 마시는 부분 pipe
3) 바닥 chamfer

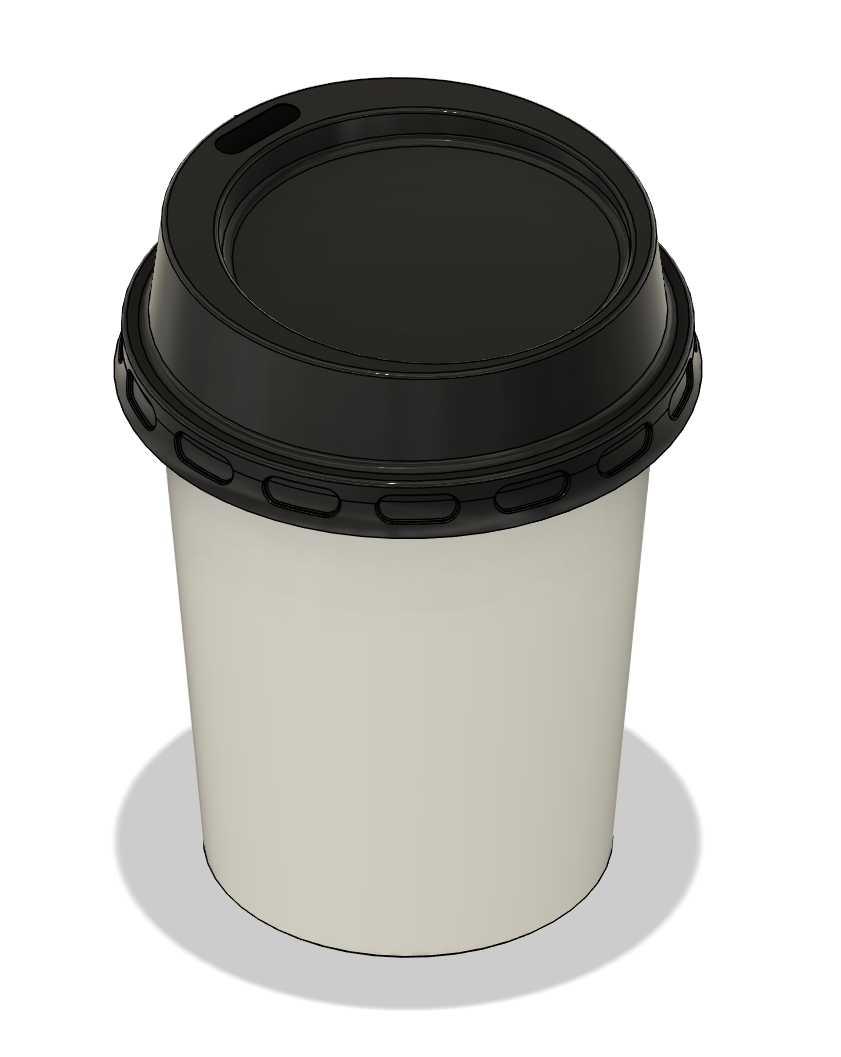

6. appearance
