학습동영상 : https://www.youtube.com/watch?v=SZG4BL81v20&list=PLcm5Ailfq1cbVewYgTWnJNY-T9pMy60YZ&index=9

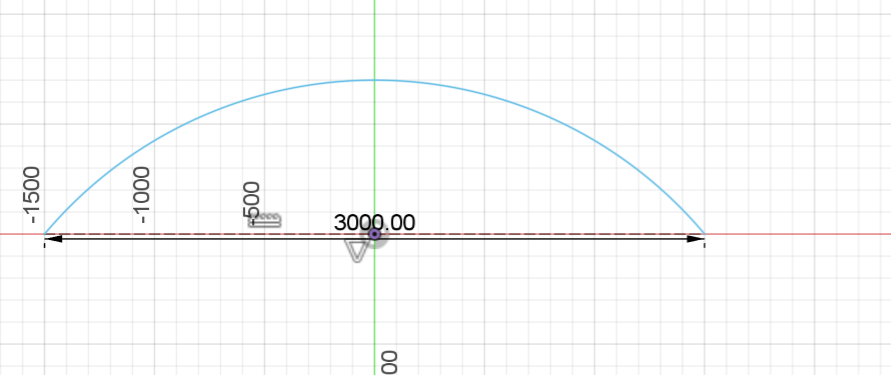

1. 선 - construction - mid point - 선 중간- 원점의 중앙에 위치 - 3point arc
contruction선과 아크선 거리 :d- construction 가운데 찍고 - shift 누른 상태에서 아크 가운데

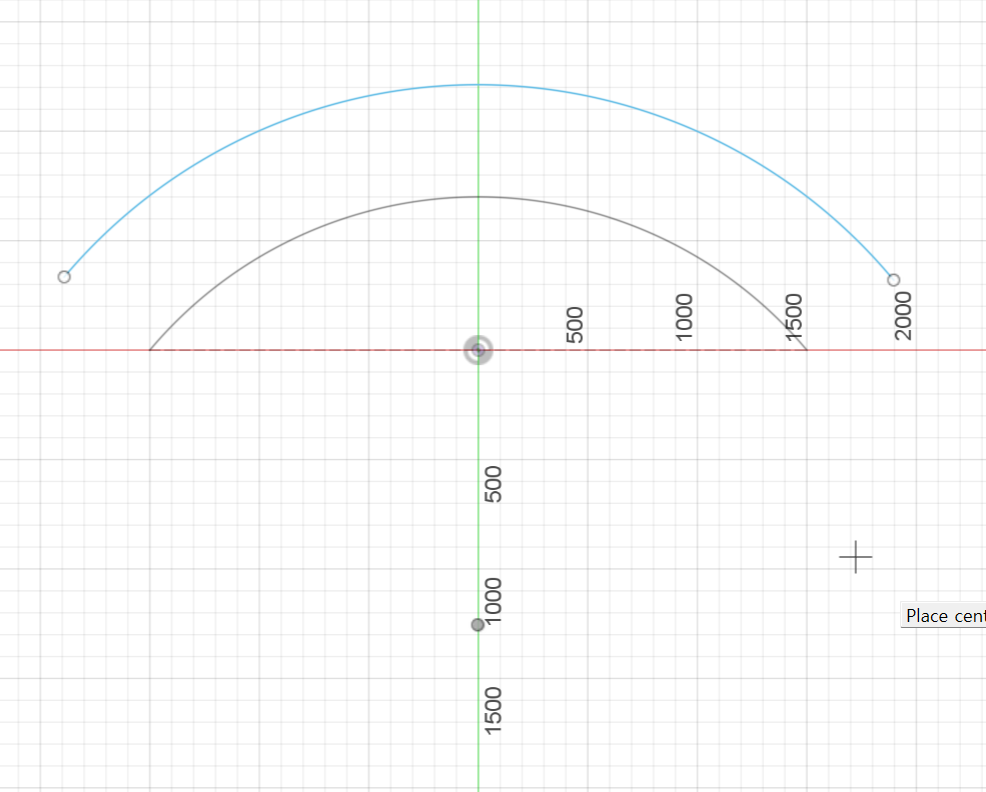

2) centerpoint arc

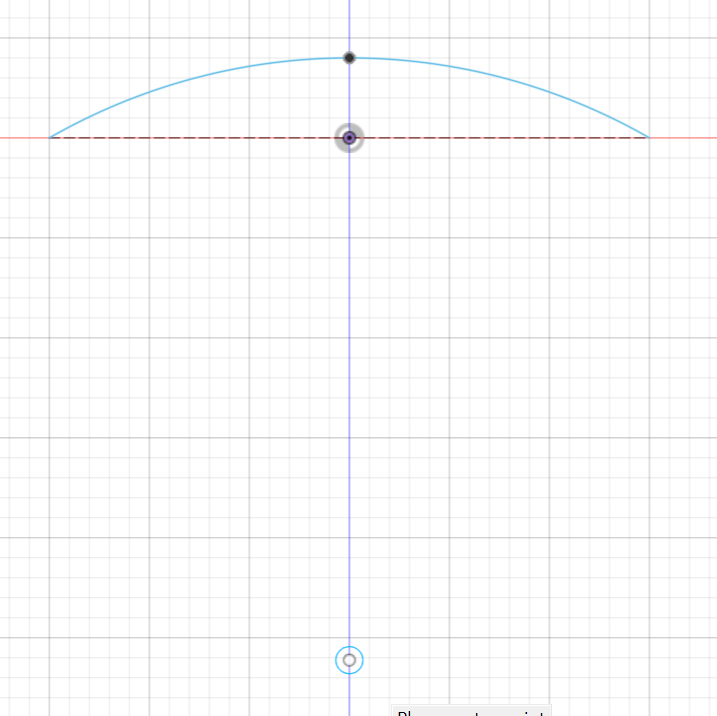

3) 호 중심적 찍고 - 호 적당히 - 선 이어주기
선 잇고- 수직수평
돌출 - 앞으로 이동
2. 기둥
면 우클릭 - create sketch - rectangle
1) 돌출 - new body
2) pattern - path on path - path 클릭
3) 화살표를 빼고 - 2개 - 1200
4) 기둥 2개 선택 후 mirror
3. 아크 난간 2개 추가
1) create - sketch - 3point arc
2) 구속 조건: arc점을 기둥 선에 붙이기
구속조건을 하면 모서리가 자동으로 형상투영이
3) 난간의 모서리에 sketch arc 같에 동일 구속조건
구속조건을 하면 형상 투영이 자동으로 됨
4) 동일한 아크라인 하나 더 만들기 위해 아크라인을 off set
5) 라인 연결
6) arc 돌출
7) 돌출 난간을 rectangle 패턴
8) mirror
4. 발판
1) 형상 투영
project + 아크난간 모서리 클릭
가운데 형상투영선 확인
2)
rectangle 스케치 가운데를 형상투영 선에 붙임 midpoint
midpoint + shift + 스케치 가운데 + 형상투영 선 클릭
3) 돌출
start : object / extent : object

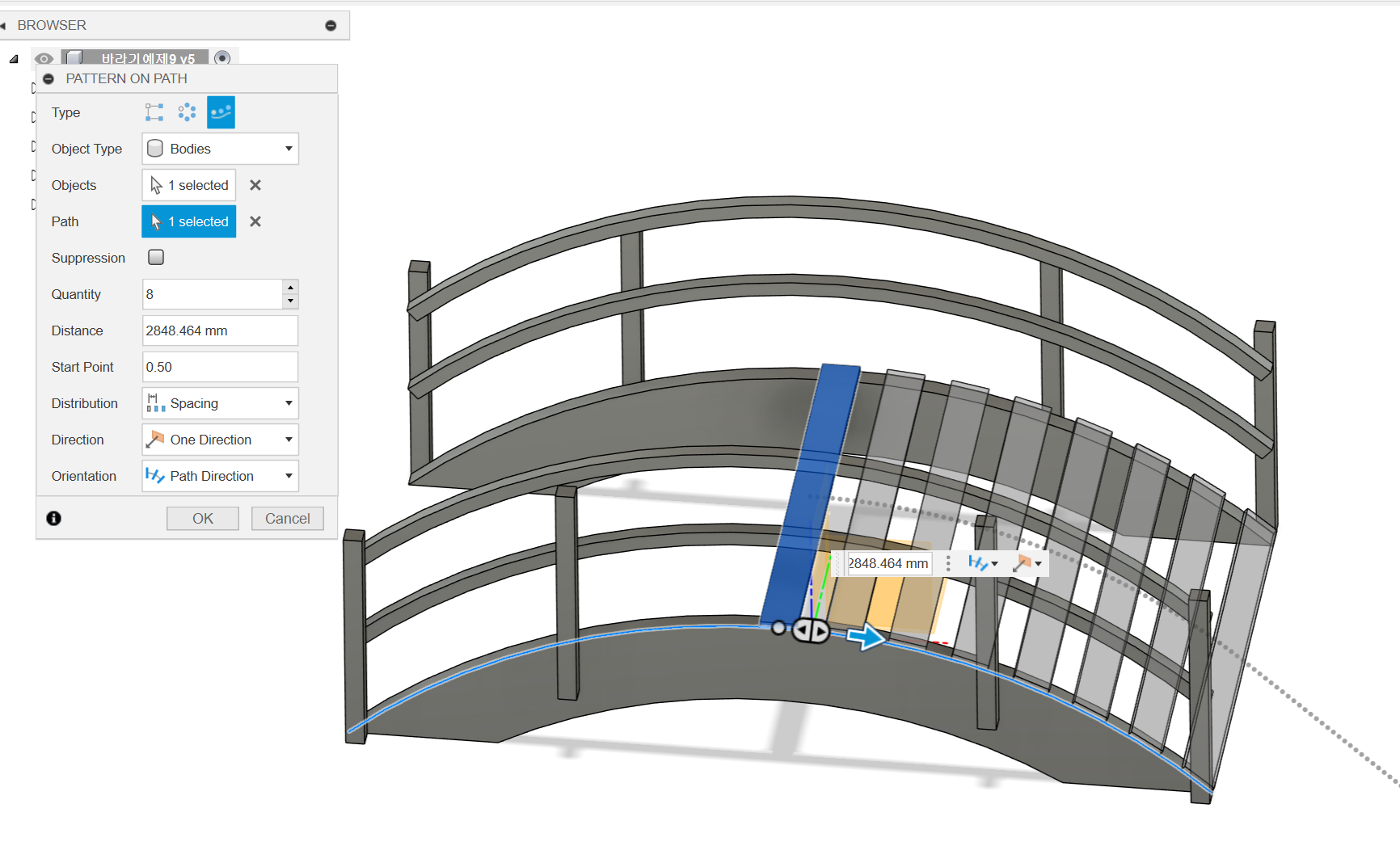

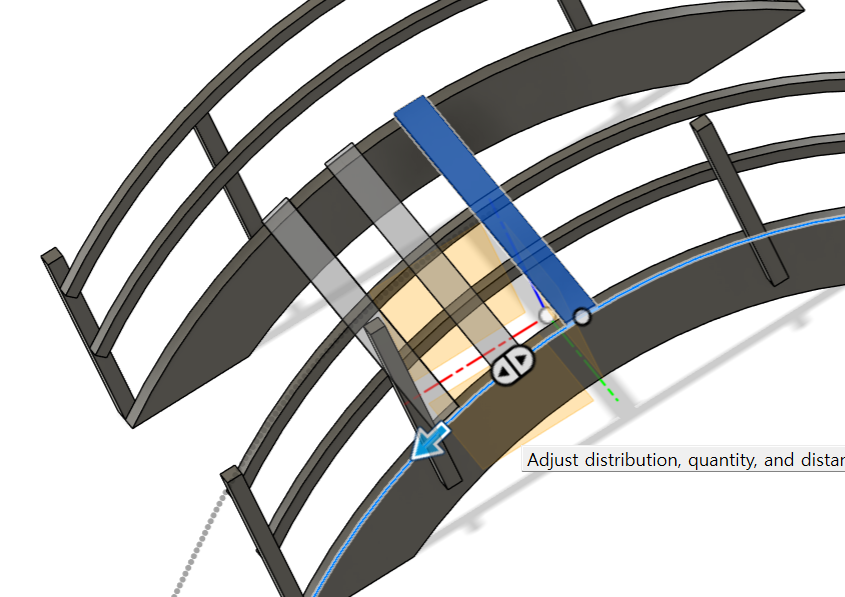

4) 경로 패턴 - 경로에 따라 회전 되는것으로
패스 클릭 - 화살표 펼치기 -
250씩 spacing이 안됨
5) 미러 : 정 중앙만 빼고
6) 재질 씌위기 - 전체 일때는 재질을 드레그해서 파일에 넣기
